Tenzometrický snímač Zemic H8C C3 1000 kg s nožičkou

Detailní popis produktu

Tenzometrický snímač H8C C3 1000 kg převádí zatížení na elektrický signál pro vážicí indikátor. Je určen pro sestavení nebo opravu plošinových a dalších průmyslových vah. Nosnost 1000 kg platí pro jeden snímač; výsledná váživost sestavy závisí také na konstrukci a rozložení zatížení.

Tělo snímače je vyrobené z poniklované oceli. Model H8C ve třídě C3 má krytí IP67. Nabízený komplet obsahuje nožičku, která je již zahrnutá v uvedené ceně.

Pro provoz je nutné připojení ke kompatibilnímu vážicímu indikátoru a správné mechanické uložení. Při výměně ověřte rozměry, elektrické parametry a zapojení podle štítku původního snímače. Po montáži je nutné váhu seřídit. Indikátor ani montáž nejsou v ceně.

Technické údaje a obsah dodávky:

• model: H8C
• jmenovitá nosnost: 1000 kg
• třída přesnosti: C3
• provedení: střihový snímač
• materiál: poniklovaná ocel
• krytí: IP67
• dodávka: 1x snímač s nožičkou

Fotografie je ilustrační pro modelovou řadu H8C; nosnost konkrétní dodané varianty je 1000 kg.

Fotografie řady H8C je ilustrační a zobrazuje samotný snímač. Dodávka obsahuje také nožičku, která na fotografii není zobrazena.

Elektrické parametry a odolnost:

• jmenovitá citlivost: 3 mV/V
• krytí: IP67
• doporučené napájecí napětí: 5-12 V DC
• vstupní odpor: 350 ±3,5 Ω
• výstupní odpor: 350 ±3,5 Ω
• provozní teplota: -35 až +65 °C

Citlivost v mV/V udává výstupní signál při jmenovitém zatížení vztažený k napájecímu napětí. Například 3 mV/V při napájení 10 V odpovídá jmenovitému signálu 30 mV. Při zapojení vždy ověřte kompatibilitu indikátoru a zapojení vodičů podle dokumentace konkrétního snímače.

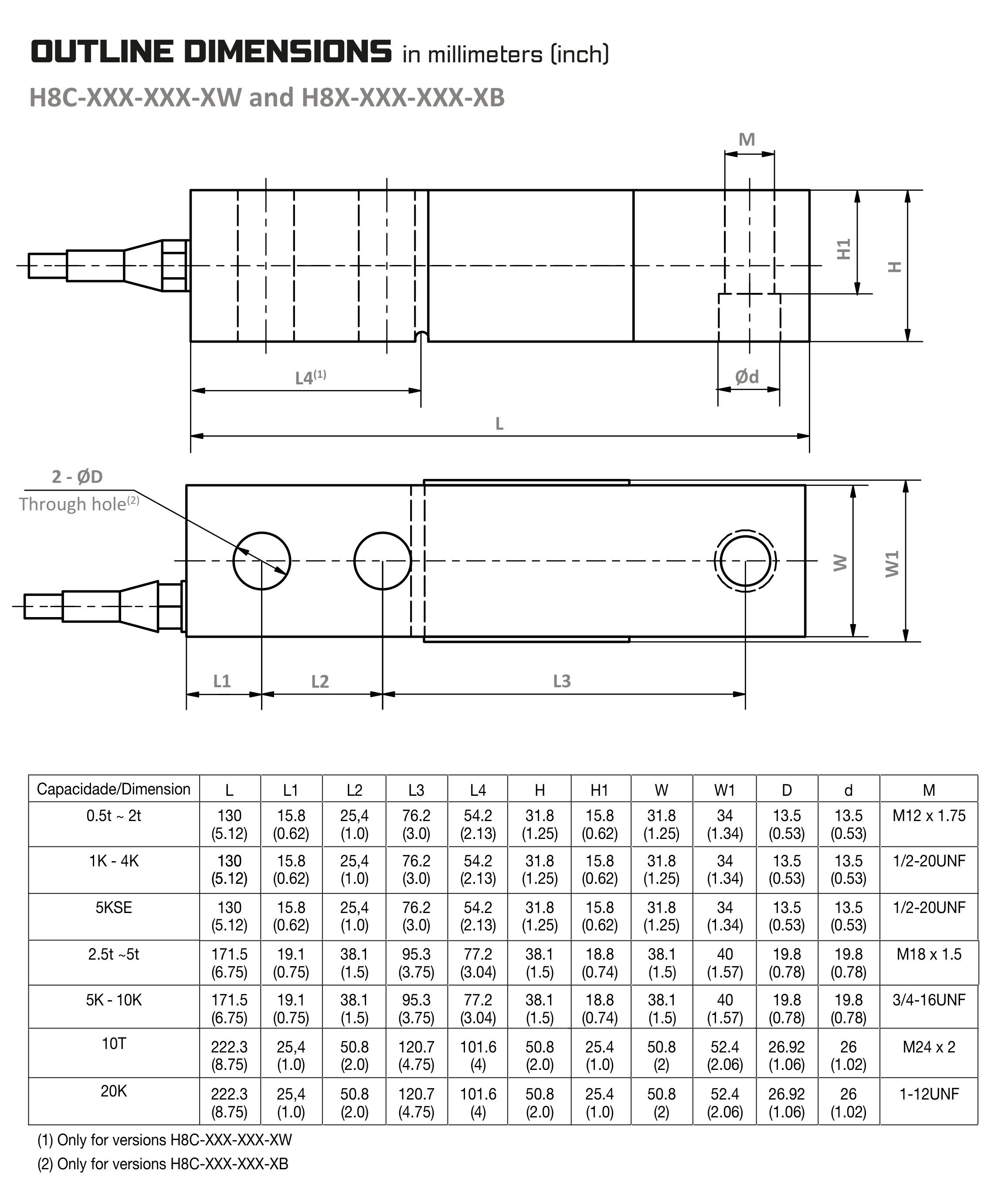

Rozměrový výkres:

Pro varianty 500, 1000 a 2000 kg je délka těla 130 mm, šířka a výška 31,8 mm. Montážní rozteč L3 je 76,2 mm, otvory D mají průměr 13,5 mm a zatěžovací závit je M12x1,75. Rozměry nezahrnují nožičku; před výměnou ověřte provedení zatěžovacího otvoru konkrétního snímače.
